Tabla de llamadores de Enfermeria.

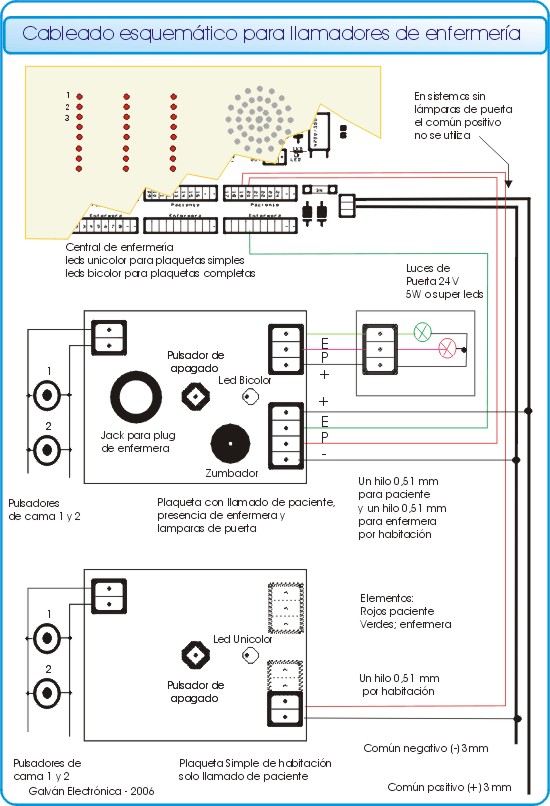

Electricamente el cableado arriba mostrado es real, concreto y completo. Solo se lo califica aqui de "esquematico" por no seguir una plantilla fisica real, la cual depende de la arquitectura de cada edificio.

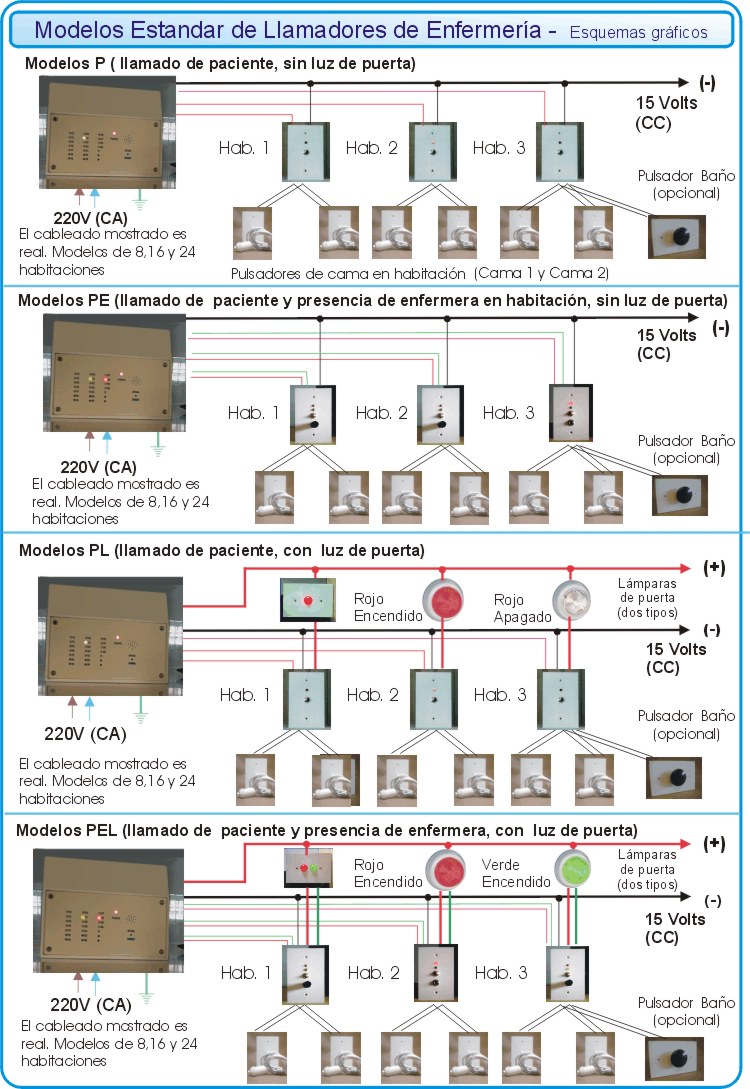

De los cuatro niveles de complejidad segun modelo, la plaqueta de habitacion inferior corresponde a modelos "P" ( solo llamado de paciente, sin luz de puerta) y la superior a Modelos "PEL" (llamado de paciente, señalizacion de presencia de enfermera en habitacion y luz de puerta bicolor). La central, corresponde a un ejemplo de modelos PEL, que acepta todos los modelos de plaqueta de habitación. Cada placa de habitacion admite mas de dos pulsadores de cama o baño privado en paralelo.

Los kits estandar se presupuestan en modelos P, PL, PE y PEL, en tamaños de 8, 16 y 24 habitaciones. Incluyen una central y los accesorios minimos de acuerdo al modelo y su tamaño. Las centrales no se fraccionan, pero los accesorios y opcionales se pueden adquirir en mas o en menos por sobre los que incluye cada kit.

Tabla de modelos estandard de llamadores de enfermería.

Modelo	Consola Central	Llamado paciente	Presencia enfermera	Luz puerta paciente	Luz puerta enfermera	Habitaciones o camas diferenciadas	Camas sin diferenciar	Placas de Habitación o cama
LLE-08-P	si	si	no	no	no	8	16 o mas	8
LLE-16-P	si	si	no	no	no	16	32 o mas	16
LLE-24-P	si	si	no	no	no	24	48 o mas	24
LLE-08-PL	si	si	no	si	no	8	16 o mas	8
LLE-16-PL	si	si	no	si	no	16	32 o mas	16
LLE-24-PL	si	si	no	si	no	24	48 o mas	24
LLE-08-PE	si	si	si	no	no	8	16 o mas	8
LLE-16-PE	si	si	si	no	no	16	32 o mas	16
LLE-24-PE	si	si	si	no	no	24	48 o mas	24
LLE-08PEL	si	si	si	si	si	8	16 o mas	8
LLE-16PEL	si	si	si	si	si	16	32 o mas	16
LLE-24PEL	si	si	si	si	si	24	48 o mas	24

Aclaraciones sobre el funcionamiento: Estas centrales no poseen dígitos luminosos que señalen el numero de habitación, pues un segundo o tercer llamado anularía la información de anteriores. Aquí se ha dado preferencia a la información grafica antes que digital o la moda. Esto permite una información mucho mas rica y útil

Cada central posee un led por habitación. Rojo para llamado de paciente en los modelos P y rojo/ verde para indicar también la presencia de la enfermera en alguna habitación en los modelos PE. Estos tienen también un zumbador en cada habitación, para alertar a la enfermera de llamados de otras habitaciones. Suena unicamente el zumbador de la habitación en la que esta la enfermera, además del zumbador de la central.

Cuando una habitación llama, se puede apagar el sonido en la central, no la indicación luminosa Este silenciado es transitorio, solo por unos minutos, programables. Este tiempo se acaba también por llamado de otra habitación. El sonido es cadencioso y programable, de tal manera que se puede llamar la atención de la enfermera sin molestar a los pacientes. El led de la o las habitaciones que llaman queda encendido hasta que la enfermera concurra a la habitación a apagar definitivamente el llamado.

Importante: Una central de X habitaciones solo diferencia que habitación y no que cama llama. Si se necesita distinguir que cama llama, se colocará una central del doble de posiciones. Por ejemplo, para ocho habitaciones de dos camas, se colocará una central de 16 posiciones para individualizar que cama llama.

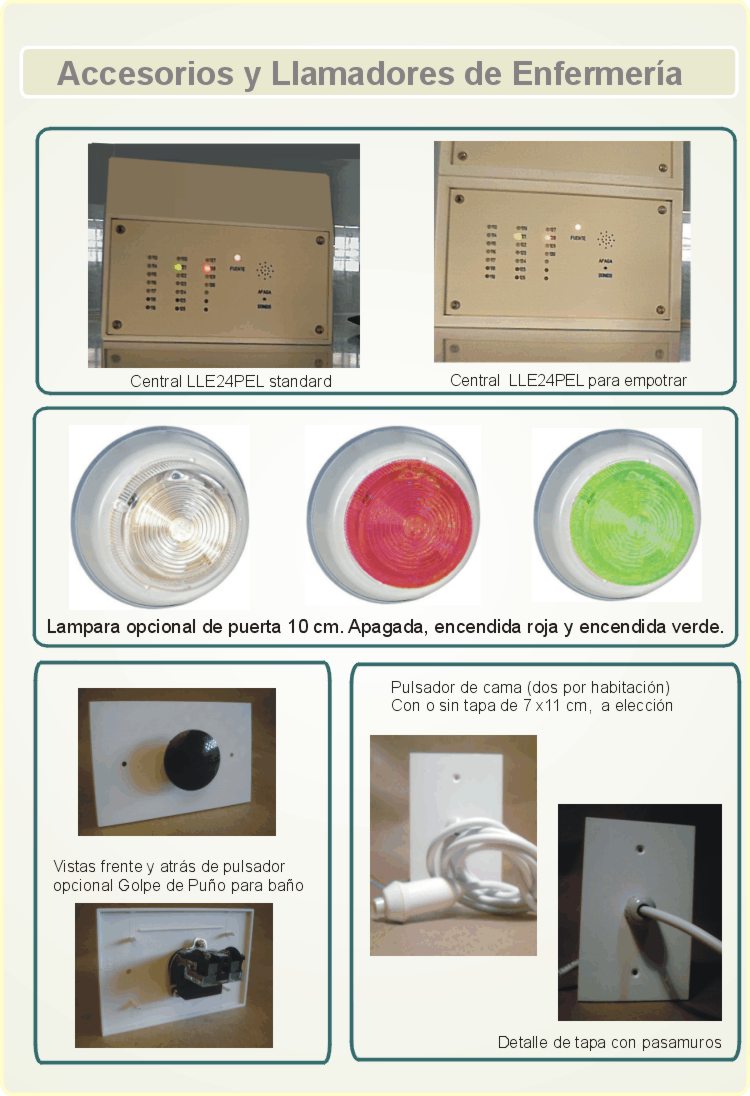

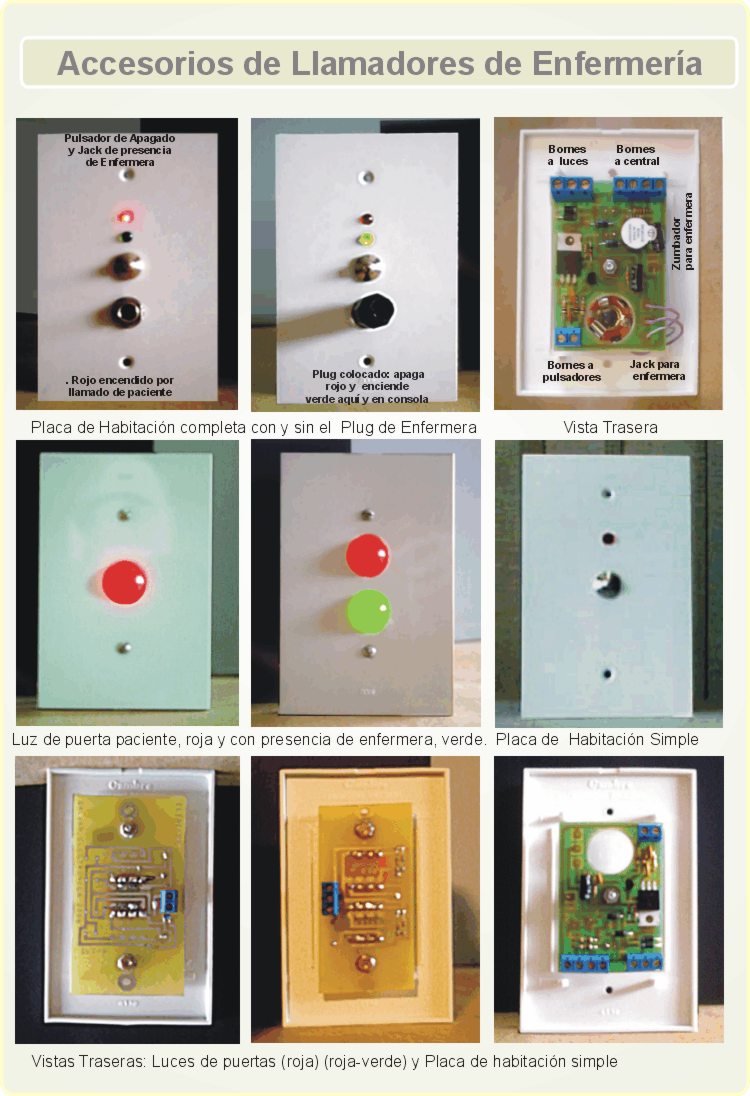

Accesorios incluidos: Pulsador de apagado en placa de habitación, dos pulsadores de cama por habitación

Accesorios incluidos según modelo: Lámpara de puerta, simple o doble, plug de bolsillo para enfermera.

Accesorios opcionales: Pulsador golpe de puño para baño. Cajas eléctricas 5,5x10 cm para placa de habitación, luz de puerta y pulsador golpe de puño, externa o de empotrar.

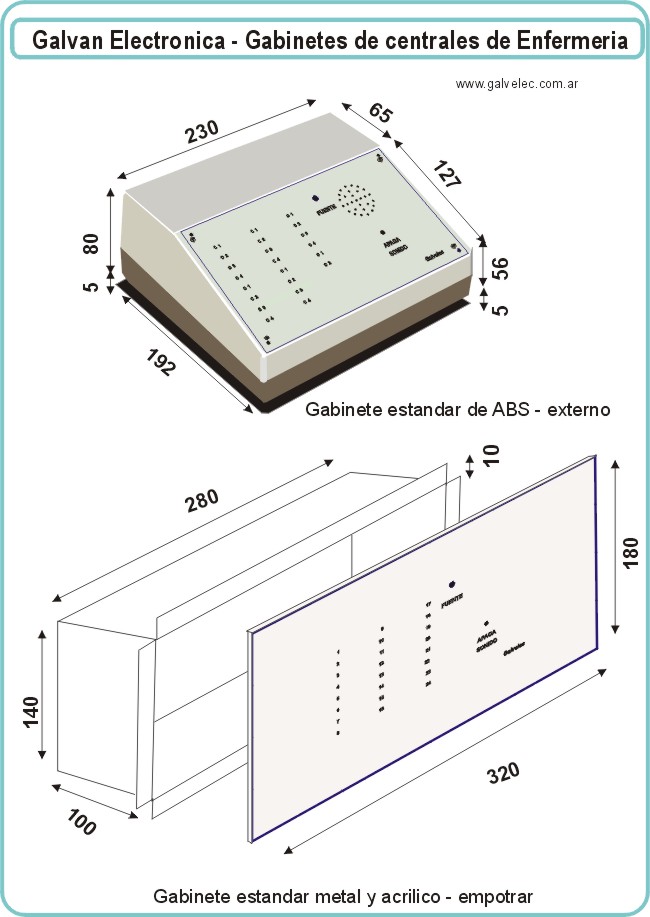

Otros opcionales: Gabinetes y tapas especiales.(acero inox por ejemplo) Estos modelos standard están montados en gabinete PC60 con tapa de acrílico grabado.

NO incluidos, de adquisición en comercio de su zona: Cables, caños, cajas de empalme, accesorios de electricidad y albañilería.

NOTA sobre los cables: la sección indicada corresponde a milímetros cuadrados. Los comunes pueden obtenerse por cable eléctrico comercial o por agrupamiento de pares sobrantes en cable telefónico multipar de 0,51 cada hilo si se utiliza este para llevar las señales de llamado de paciente o presencia de enfermera en habitación. Hilos simples para este menester y agrupamiento para los comunes. La alimentación de lámpara de puerta, entre las mismas y la placa de habitación, puede realizarse con cable de norma de 2,5 milímetros cuadrados o por agrupamiento de tres hilos de 0,51 telefónico.

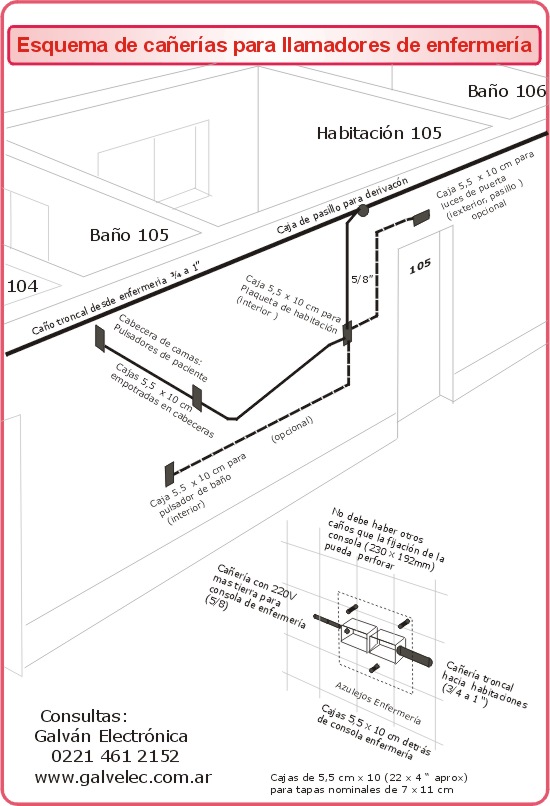

La primera imagen que sigue es un esquema sugerido de cañerías para un llamador de enfermería.

En ellas puede desarrollarse el "Cableado esquemático para llamadores de enfermería" del dibujo anterior

Pueden reemplazarse los caños metálicos empotrados, si las reglamentaciones locales lo permiten, por canales y

cajas externas. Pero debe tenerse en cuenta que los caños metálicos evitan los falsos disparos producidos

por el encendido de motores, tubos fluorescentes, etc, con cables cercanos al sistema de enfermería.

Invariablemente, deben respetarse las formas y tamaños de las cajas, por la forma y tamaño de las plaquetas que se

proveerán. El diámetro útil de los caños no debe ser inferior a lo especificado.

No deben compartirse los conductos con cables de energía eléctrica , de medios y altos voltajes, o

conductos de líquidos y gases. Debe evitarse compartir caños con otros servicios eléctricos u

electrónicos de bajo voltaje tales como teléfono, música, TV o datos.

Lo caños deben tener un conductor de toma a tierra (con jabalina propia) que una fehacientemente las partes

metálicas de los conductos.

Dicha jabalina no debe ser la misma que la usada para el sistema de energía eléctrica

Imprima estos dibujos y distribúyalos entre los instaladores de los equipos

n Ayudas de Mantenimiento

Estos equipos pueden tener problemas en tres sectores: Consola, Cableado y Habitación.

Los problemas de consola, los menos frecuentes, se originan generalmente en vandalismos, lo cual se soluciona

con una rutina de inspección de cada enfermera al tomar el turno, para focalizar responsabilidades. Producido el daño,

consultar en cada caso con el instalador y /o fabricante.

Los problemas de cableado se identifican generalmente durante la instalación o los primeros días.

Generalmente no causan daños a la consola y solucionados, el sistema funcionara perfecta-mente.

Sus síntomas mas frecuentes son los disparos fantasmas, tales como inicio del sonido sin causa, con el encendido

o no de todos, algunos o ninguno de los leds de cada habitación y su led reflejo en consola. Las causas: defectuosa

unión de cables, mala aislación, cañerías compartidas con otros servicios, humedad luego de una lluvia en cañerías

expuestas, etc. Los mismos problemas en cableado de energia electrica traerian un desastre, aqui solo molestias y

sintomas inofensivos por el diseño seguro del equipo.

Un capítulo aparte merece el pulsador de cama de paciente: si no es hurtado o destruido, puede entrar en corto

circuito por maltrato o manipulación por curiosidad : por tener bajo voltaje, abrirlo y jugar con el no trae consecuencias.

Síntomas: la consola emite sonidos fantasmas o un llamado no se puede apagar en habitación .

Atar el cable del pulsador de paciente a la cama asegura un daño inminente: la mucama de la mañana siguiente

correrá la cama para la limpieza y se arrancara seguramente el cable de la pared.

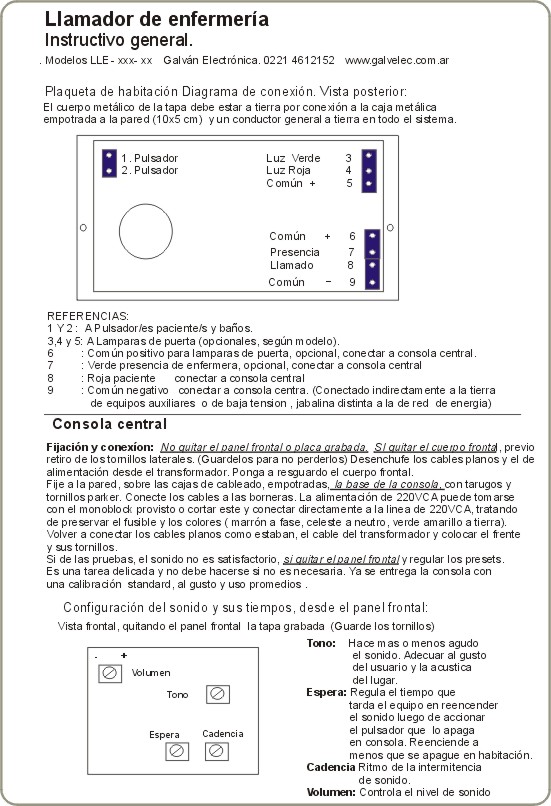

Central de enfermería cableado b pulsador plaqueta positivo negativo común luz luces de puerta verde verdes roja rojo rojas rojos

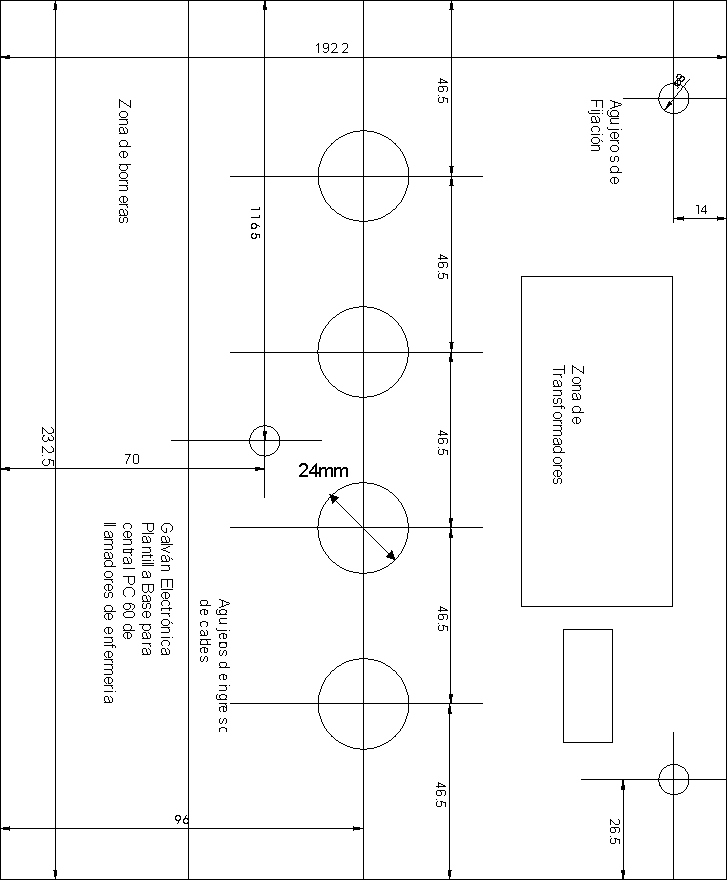

Plantilla trasera de la base de las centrales en caja PC60

Imprima esta plantilla para tener una referencia sobre las perforaciones en la pared y montaje de las cajas traseras (5x 10) del cableado

Respuestas a preguntas frecuentes

Pregunta: Les escribo por este medio para que me pasen el precio de los llamadores de enfermería para 60 camas, y que me cuenten las modalidades de estos productos, si vienen completos con sus pulsadores y mas detalles.

Respuesta: Nuestros presupuestos automaticos estandar incluyen una descripcion tecnica y comercial completa. Cada familia de productos posee presupuestos preelaborados, tanto para el publico como para instaladores y revendedores.

Para beneficiarse con precios para revendedores, que parece ser su caso, es necesario estar registrado. Para ellos nos es necesario conocer su domicilio y CUIT o sea llenar el formulario de pedido de presupuestos por completo.

Por otro lado, nuestros llamadores de enfermeria se fabrican siguiendo las normas que han sido adoptadas practicamente por todas las obras sociales, provincias y municipios. Como quiza haya visto en la pagina de datos y especificaciones de llamadores enfermerias, estos apuntan, en los modelos estandar, mas a la habitacion que a la cama. Utilizan un cableado asombrosamente reducido, a diferencia de modelos mas antiguos.

Permiten saber en principio que habitacion llama. Los pulsadores de cada cama (normalmente 2 por habitacion) y del baño privado (pulsador golpe de puño opcional) concurren a una plaqueta de habitacion. Esta procesa el evento e impone una luz y un sonido (programable en volumen, tono y cadencia al instalar) en el panel de enfermeria. La enfermera puede silenciar el sonido (solo por un tiempo, tambien programable) en la enfermeria, pero debe ir indefectiblemente a la habitacion a apagar. (Modelos P de paciente)

Un paso mas de sofistificacion es colocar luz de puerta de habitacion, que replica la luz (led) de placa de habitacion y la de panel de enfermeria. (Modelos PL de paciente con luz de puerta)

Otro paso es la funcion de presencia de enfermera. En el panel, habitualmente con luces rojas, cuando una de estas se pone verde, significa que la enfermera esta en tal habitacion, en silencio. En tanto, los sonidos de llamado de terceras habitaciones se derivan a la habitacion que cuenta con la presencia de la enfermera. Si se pone amarilla y suena, la enfermera pide ayuda de una compañera o medico en esa habitacion (Modelos PE, de paciente y enfermera)

Un cuarto escalon los constituyen los modelos PEL: Paciente, enfermera, luz de puerta, en este caso bicolor.

Los kits incluyen una central y los accesorios estandar: Plaquetas de habitacion y pulsadores de cama. Segun el modelo, tambien incluyen la luz de puerta. Como opcionales, pulsadores para baño y otros accesorios.

Los kits se entregan en versiones de 8, 16 y 24 habitaciones, ( para 16, 32 y 48 camas) que repetimos, incluyen la central y los accesorios estandar segun modelo (P, PL, PE y PEL).

Sin embargo, se pueden solicitar accesorios en mas o en menos, mas los opcionales, realizandose el calculo economico correspondiente. Las centrales obviamente no se fraccionan. Pueden conectarse (o colocarse vecinas) centrales unidas
para casos mayores a 24 habitaciones.

De cualquier manera dicho calculo puede realizarse por uno mismo desde el presupuesto recibido.

En su caso particular de 60 camas, debe definirse primero si se desea saber que cama o que habitacion llama. Y desde luego, en este ultimo caso, saber cuantas habitaciones comprende el proyecto y cuantas camas se espera distribuir en cada una.

Pregunta: Busco timbres de cama para un geriatrico. Uds instalan algo asi?

Respuesta: Fabricamos, para que instale el usuario o su electricista, equipos muy simples pero poderosos, amigables y confiables para atender el llamado de los pacientes a la enfermera, cuidador o mucama. Normalmente se los denomina llamadores de enfermeria. Apuntan a determinar que habitacion llama, mas que a identificar la cama. Los pulsadores de cada cama se conectan en paralelo a la placa de su habitacion, el modo mas economico y efectivo de hacerlo. Sin embargo, se pueden conectar cama por cama a la central si asi se prefiere.A pedido, fabricamos llamadores especiales.
