Respuestas a Preguntas Frecuentes (FAQs)
PREGUNTA: Según nuestra necesidad, creo que con tres relojes rep4ch180p, es decir uno más dos repetidores estaría bien. Me gustaría que detalle brevemente (sin omitir precios) todo el material necesario (incluyendo gastos de instalación) para que los tres relojes seleccionados funcionen de manera simultánea en distintos sectores.
Además, no me queda claro por qué en la tabla enviada por Uds. cada reloj tiene una distancia mínima, por ejemplo el seleccionado es de 18 a 72m.
Saludos cordiales.
RESPUESTA :Los repetidores REP no pueden ser maestros de si mismos o de otros REP.
Podria colocarse un REL autonomo, que emita la hora con una plaqueta interna adicional como patron, a varios REP como esclavos. Desde afuera, no se notaria la diferencia fisica.
Pero olvidariamos un detalle fundamental: El control del reloj maestro quedaria en altura y dificil de acceder para realizar cambios o correciones.
Para ello es mejor implementar un economico patron B311 o 312 en un escritorio o pared baja, que ademas puede opcionalmente controlar timbres para que suenen en los horarios de entrada, salida, almunerzo, merienda, etc, del personal. La misma funcion la puede hacer una PC ( no exclusiva) via una interfaz.. En este caso, los controles de puesta en hora, programacion de timbres o sirenas o cambios en dicha programacion o eventuales disparos de timbres exepcionales, quedarian al alcance de la mano.

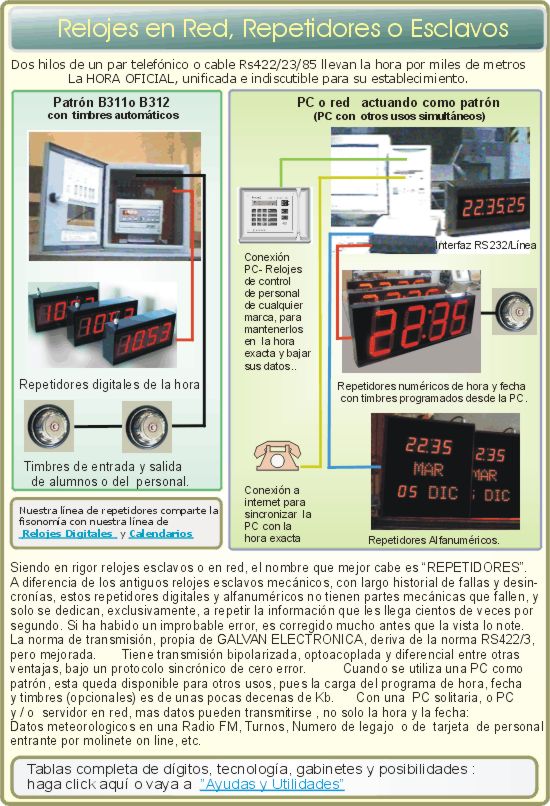

En ambos casos, los REP quedarian unidos a la central a traves de un par de conductores. En el caso del B311 o 312 los timbres se conectan a el y en el caso de la interfaz, se conectan a los REP mas cercanos, via un dispositivo incorporado al o a los REP involucrados o directamente a la interfaz..
Distancia de vision.
La cifra mayor corresponde a la distancia fisiologica. El ojo humano en buen estado con calificacion 10/10 tiene una capacidad de resolucion tipica (1 en 3000) y en base a ellos, datos fisicos de los digitos y mediciones experimentales, se establece la distancia maxima. Tambien esta resolucion requiere que el ojo involucrado este mirando de frente el reloj, con la imagen formada en la macula de su retina, donde la densidad de conos y bastoncitos es mayor. Esta es la distancia de vision o lectura segura para alguien concentrado en ver el equipo, con vision en buen estado y tiempo para hacerlo.
Esto no siempre es posible: Muchas veces el observador no solo tiene los problemas visuales de la poblacion promedio, sino que esta usando la vision periferica, porque esta prestando atencion a una tarea principal y dispone de 100 o 200 milisegundos para tomar una lectura y debe acomodar rapidamente sus cristalinos oculares entre una vision cercana de su tarea y la vision lejana del reloj. La experiencia indica que dicha distancia maxima en este caso debe reducirse en 4 veces.
Instalacion:
Los costos de instalacion no se pueden precisar sin un relevamiento del lugar. Como vendemos a todo el pais, y al exterior, nuestros productos estan diseñados para envio por encomienda y auto instalacion, en un modo mucho mas facil de lo imaginado. Sin embargo, en ciertas localidades, algunos revendedores prestan el servicio de instalacion, programacion y mantenimiento para quienes lo deseen. Podemos asi contactarlo con uno de ellos, por ejemplo la firma Con Pers ( En nuestra web, pagina de distribuidores) para concretar una vista y entrevista. Cuenta con todo nuestro respaldo tecnico.
Cualquier electricista matriculado o su personal de mantenimiento puede realizar la tarea.
En el caso particular de un B311 y varios REP, la instalacion, para distancias cortas ( 200-500 metros de cable), es asi:
Los timbres se enchufan directamente a la salida/s de timbres, como si enchufaramos un velador a un alargue, en este caso, alargue controlado por programa. Los datos a los repetidores se envian por dos conductores que pueden ser cables comunes, telefonicos o de norma RS 422/23/85 para distancias muy largas ( hasta 4.000 metros) Nuestra norma y protocolo hace de esta transmision de datos bastante inmune a los campos electromagneticos y malas calidades de cables.
Mas detalles puede ver en nuestra web o en la descripcion tecnica del presupuesto.
|
Pregunta 2:
Buenas tardes, En ítem “A.” del presupuesto recibido, uds indican: “Distancia de Visión: recomendada 25 metros, máxima ideal 100 metros” para un reloj con 4 digitos de 25 cm y gabinete de 900 x 360 mm. Necesitaría saber que debo entender de esta observación, que es recomendado mirar el reloj a no menos de 25 metros de distancia, y que se puede divisar correctamente hasta los 100 mts?.También necesito saber a qué se refieren donde en el mismo punto indican “Sin programación de timbres”, a que timbres hace referencia? Para que uso serian?
Respuestas:
a) Los 25 metros son la distancia maxima de vision recomendada para todo publico en cualquier actividad , salvo dificultades individuales extremas. Se toma en cuenta el estado visual de la poblacion promedio ( mas y menos una dioptria sin correcion de anteojos) , haciendo ademas una actividad que lo distrae de mirar el reloj, por ejemplo pasar manejando, operando una maquina herramienta, estar llenando un formulario o contando dinero.
Los 100 metros se toman para alguien que tiene la vista bien, sin problemas de miopia, o de hipermetropia, o astigmatismo grave, o de presbicia o problemas maculares, y que ademas puede enfocar el reloj sin distraerse en otra actividad.
Tambien hay que tener en cuenta, que a 100 metros, el reloj que posee un ancho de 900 mm, ya ocupa el 1% de esa distancia y por tanto tambien comparte un fondo de paisaje cada vez mayor y proporcional, con otros objetos incluidos que aumentan el tiempo de enfoque, salvo para personas que ya saben a donde apuntar cuando quieren saber la hora.
Como regla practica, la distancia de vision recomendada en metros equivale a la altura de los digitos en centimetros. Por ejemplo un digito de 10 cm se lee a 40 metros, pero se recomienda hasta 10 metros.
b) Los relojes LED que fabricamos pertenecen a dos familias basicas, aunque cuesten lo mismo y se vean igual: ( ver el folleto "Hora simple y hora corporativa" del presupuesto enviado)
1) relojes autonomos (RELs): Se cuelgan, se enchufan a la alimentacion y dan la hora. Tienen incluida la base tiempo s cuarzo necesaria, la logica y bateria . No muestran la hora, pero la conservan en cortes de luz..
2) relojes repetidores (REPs) : Se cuelgan se alimentan, pero tambien deben conectarse a la linea bifilar de datos. No tienen vida propia: muestran la hora que reciben 1000 veces por segundo. Tambien pueden mostrar otros datos numericos, como fecha, temperatura, humedad, turnos, numero de legajo, etc. dependiendo de la fuente de datos.
Timbres: ( u otros artefactos sonoros)
Dependiendo de la fuente de datos utilizada, se pueden asociar a los repetidores timbres o elementos sonoros de similares caracteristicas electricas. Hay esencialmente dos tipos de fuentes de datos:
Fuente de datos no informatica: Se provee una consola, siendo las mas comunes las B311 y las B312, que poseen canales fisicos`programables ( sin limite del numero de eventos diarios) que entregan por sendos tomacorrientes IRAM Clase "I" ( 1 en el B311 , 2 en el B312 y hasta 5 en los modelos C611, C612, C613, C614, C615) que entregan 220VCA a los elementos sonoros en los horarios programados y con las duraciones progamadas. Poseen tambien un canal de datos que envia, segun la calidad del cable, datos de la hora a los relojes repetidores, hasta a 4.000 metros de distancia de cable.
Este es un sistema para isntalar y olvidar. Si se corta la energia todas las noches, al devolverla por las mañanas, tanto la consola como los repetidores arrancan en hora y tocando los timbres en los horarios correpondientes.
¿Porque mas de un canal de timbres? Porque hay fabricas y escuelas que no tienen los mismos horarios para todo el personal o alumnos.
Fuente de datos informatica: Se reemplaza la consola por una PC y una interfaz. La PC puede ser una que ya este en uso, sin desmendro de su actividad habitual. Generalmente se usa la que consulta los datos de los relojes de control de personal y que tenga la hora de internet. Esto hace que todo el sistema tenga una hora uniforme ("Hora Corporativa") esencial en lugares con conflictos gremiales.
Timbres o sirenas: En este caso, los tomacorrientes o canales , hasta 3 distintos, se pueden ubicar fisicamente ( y repetir) en la interfaz o cada uno de los relojes repetidores. La orden de disparo llega codificada junto con los datos constantes que se transmiten a los relojes repetidores, siendo tomadas las ordenes de disparo por aquellos canales que les corresponda, por ejemplo produccion por un lado y administracion por el otro o en el caso de una escuela, el primario versus el secundario.
Se entrega gratis un software que muestra la hora en los repetidores y acepta programacion de timbres. Esto ultimo se graba en un archivo de texto en el disco duro de la maquina, para su utilizacion indefinida, pudiendose tener guardados - y elegir - diferentes archivos de horarios segun se necesite a lo largo del año productivo.
|
|
|
Pregunta: Buenos días,
¿Existe algún sistema que me permita?:
1) Tener 6 repetidores que lean la hora automáticamente del mismo lugar y que ese aparato lea la hora de la red directamente? ¿hace falta tener una PC prendida las 24hs para que esto funcione? ¿se podría utilizar el servidor?
2) Además necesitaría que pueda programar el timbre para muchos horarios, y que este timbre pueda tener distintas programaciones (Lunes a Viernes y otra para Sábados)
Gracias - Andres L.
Respuesta: a) Se pueden conectar hasta 10 relojes en paralelo de datos por interfaz o reloj B311.
b) Se pueden conectar a un servidor siempre y cuando este tenga un puerto RS 232 real o virtual (Via USB) e instalado el software. Preferible que tenga la hora real tomada de internet. ( Tiempo universal corregido al meridiano local)
c) Se puede reemplazar la PC o servidor por un B311 o 312 ( o versiones mayores C601 a C615) pues estos relojes patrones programables son muy estables y a lo sumo requeriran una correcion de la hora una o dos veces al año.
d) Horarios diferentes segun el dia de semana.
con relojes:
B311 y B312: permiten diferenciar dias habiles de fin de semana y este a su vez permite anulara el sabado o el domingo o ambos. Una memoria para dias habiles y otra para fines de semana por canal.
C611, C612, C613... Permiten diferenciar cada dia de semana. Una memoria por dia de semana y por canal de salida (hasta 5 canales)
En ambos casos las memorias permiten programar todos y cada uno de los minutos del dia sin agortar dichas memorias. Los timbrazos duran 7,5 segundos (1/8 de minuto) minimo y se pueden apilar o alternar con silencios de 7,5 segundos. Hasta 30 segundos totales por minuto en los C601,,,,5 y hasta 60 segundos en los B311/2, permitiendo estos modelos timbrazos de varios minutos corridos a voluntad
con la PC o Servidor:
Los horarios se escriben en archivo de texto, Un renglon por evento, sin limite en el numero de eventos.
Cada evento se escribe con la hora, los minutos y los segundos mas el numero de canal involucrado ( hasta tres)
El timbrazo dura 5 segundos y se pueden apilar varios escribiendo horarios consecutivos hasta obtener el largo de timbrazo deseado o patrones de alternacia.
No diferencian dias de semana, pero se puede generar una archivo por dia de semana y elegirlo manualmente desde el cuadro de dialogo.
Los timbres se conectan directamente (hasta 6 campanas marineras de 15 cm por canal) a los tomacorrientes de los B311/2 o C611/5. Se pueden conectar otros equipos sonoros que sean equivalentes en consumo. Mayores requieren un rele de potencia intermedio externo. No se pueden en este caso replicar tomacorrientes para timbres en los relojes satelites (esclavos o repetidores)
Los tomacorrientes del sistema con interfaz a PC o servidor se instalan en la interfaz o tambien en los relojes satelites, a pedido, con su ID correspondiente (1,2 o 3) ( A, B ,C), Se pueden repetir en varios relojes (Llamados indistintamente esclavos o repetidores)
La orden de disparo viaja por la misma linea de datos que la hora.
|
|
